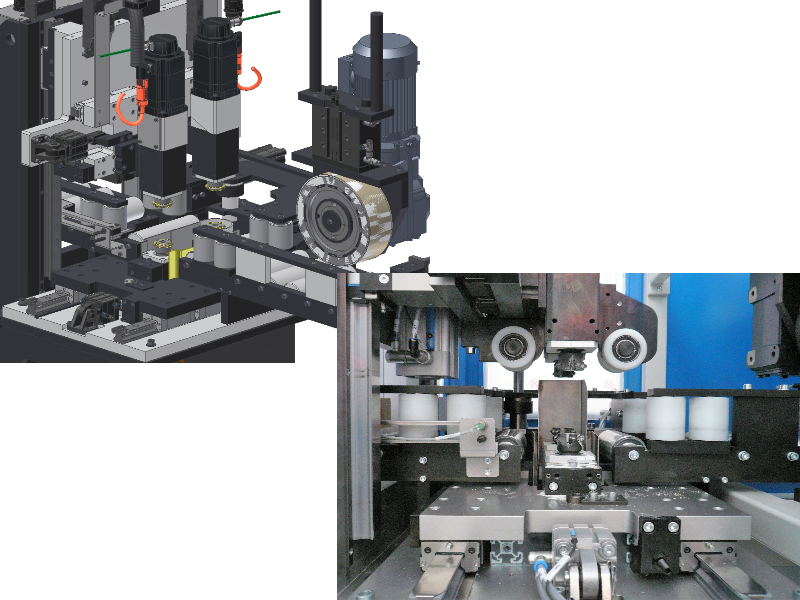

Vierfachsimultanfräse
Aufgabenstellung:
Entwicklung und Bau einer Vierfachfräse zur Metallkunststoffverbundverarbeitung. Rechteckprofile mit einem Metergewicht von bis zu 100kg/m sollen simultan an allen vier Kanten mit Radien oder Fasen besäumt werden. Späne und Stäube dürfen nicht in die Umgebung gelangen.
Lösung:
– Einschub der Profile über vorgelagerte Rollenbahnen
– Vierspindelfräse mit Wendeplattenfräsern
– Fräsen im Gegenlauf mit regelbaren Drehzahlen
– Vorschubapparat mit variabler Vorschubgeschwindigkeit
– Absaugung an der Bearbeitungsstelle
Technische Daten:
– Betriebsspannung: 3 ̴ 400V
– Elektr. Anschlusswert: 15KW
– Betriebsdruck pneumatisch: 6bar
– Abmessungen (ohne Rollbahnen): 2000 x 1350 x 1900mm (LxBxH)
– Gesamtgewicht: 1650kg
– Vorschubgeschwindigkeit: 30 – 100mm/s
– Schnittgeschwindigkeit: 700m/min
