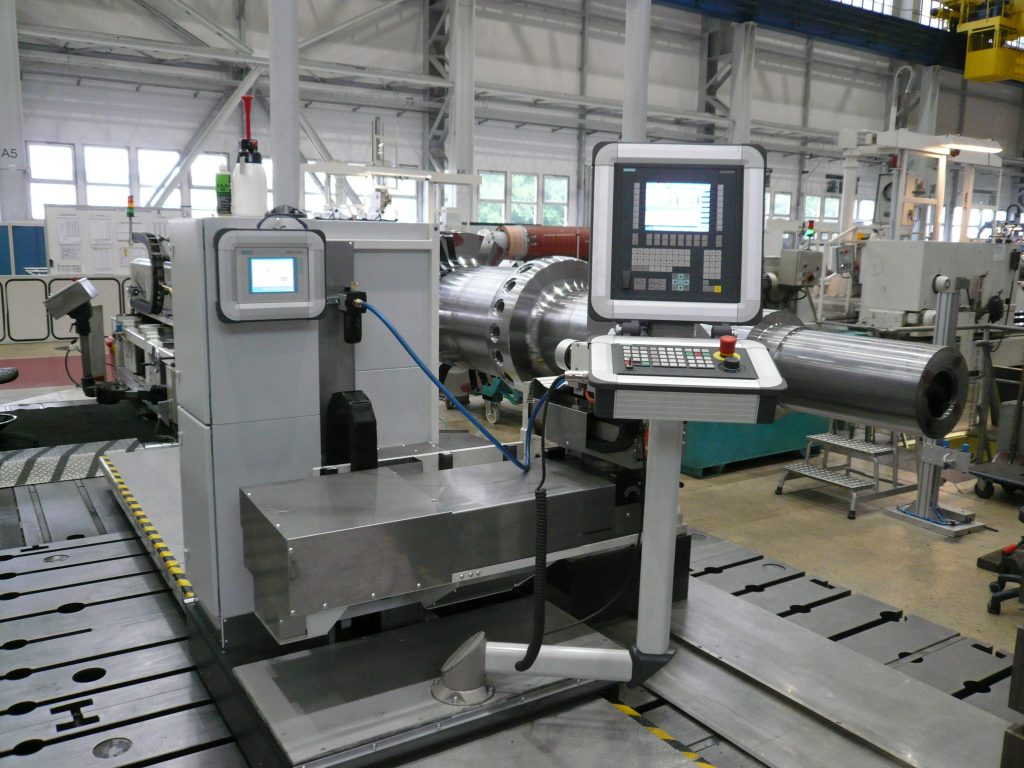

Fahrständerbohrmaschine für Generatorenbauteile
Aufgabenstellung:
Entwicklung und Konstruktion einer Fahrständerbohrmaschine für Rotorwellen. Die Rotorwellenlänge liegt zwischen 6 und 12m bei Rotordurchmessern bis zu 1200mm und einem Gewicht bis zu 44t. Mit der Maschine sind Bohrungen, Gewindebohrungen, Senkungen und Stiftbohrungen zu fertigen.
Lösung:
– Vertikal- und querverstellbare Fahrständerbohrmaschine mit 7m horizontalem Verfahrweg

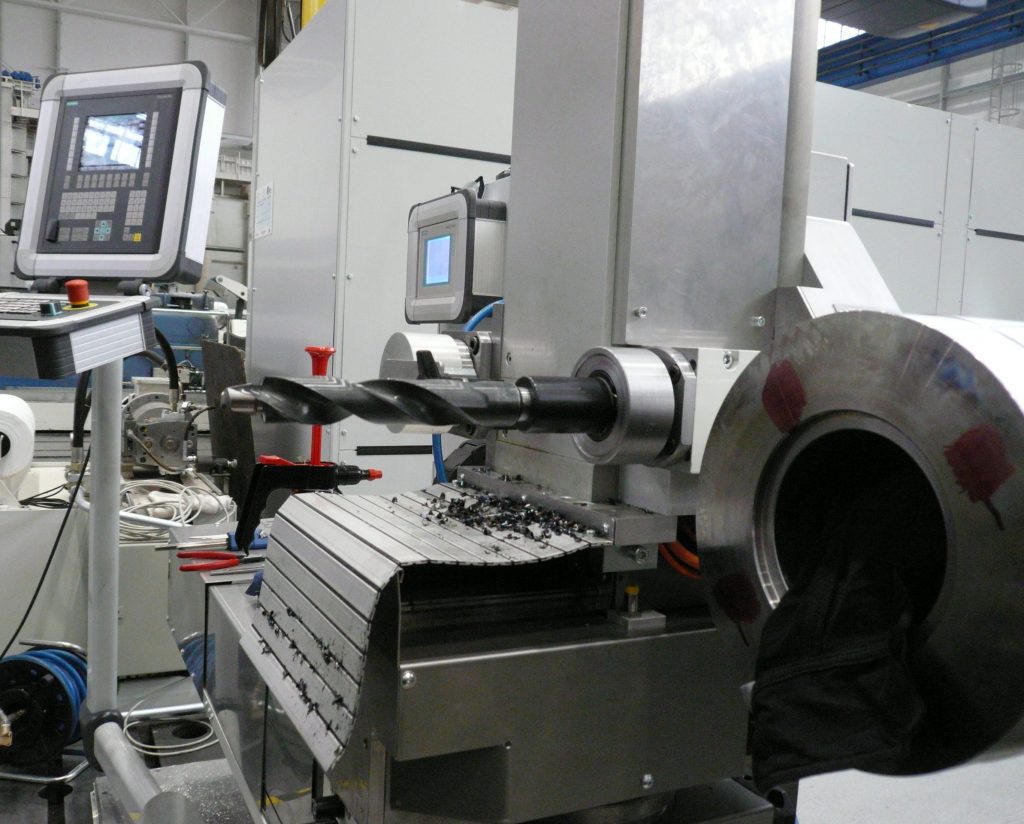

– Stufenlos schwenkbare Vorschubeinheit mit Doppelspindelbohrkopf für schräge, axiale und radiale Bohrungen
– Manueller Werkzeugwechsel mittels Steilkegelschaftaufnahmen
– Kühlschmierung für HSS- und VHM-Werkzeuge mit Innenkühlung
– Bohren bis Durchmesser 25mm und Gewindeschneiden/ -formen mit Ausgleichsfutter bis M20
– Spanbruchbohren, Auspanzyklen und Tiefbohrzyklen bis 180mm Bohrlochtiefe
– CNC Steuerung Sinumerik 840 D sl
Technische Daten:
– Leistung: 3,5KW
– Betriebsdruck (pneumatisch): 6bar
– Gesamtlänge der Anlage: 8260mm
– Gesamtbreite der Anlage: 1270mm
– Verfahrbereich in Längsrichtung: 6930mm
– Drehzahl Hauptspindel: 600min-1
– Drehzahl Kleinspindel: 1100min-1
– Betriebsspannung: 400V (50Hz)
– Gesamtgewicht: 2750kg
