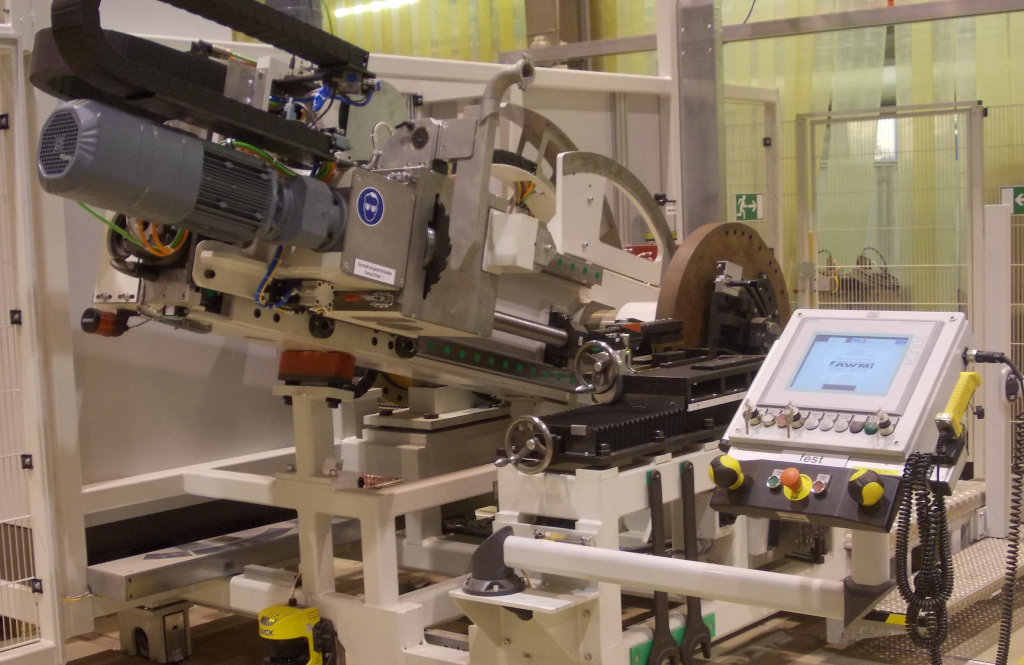

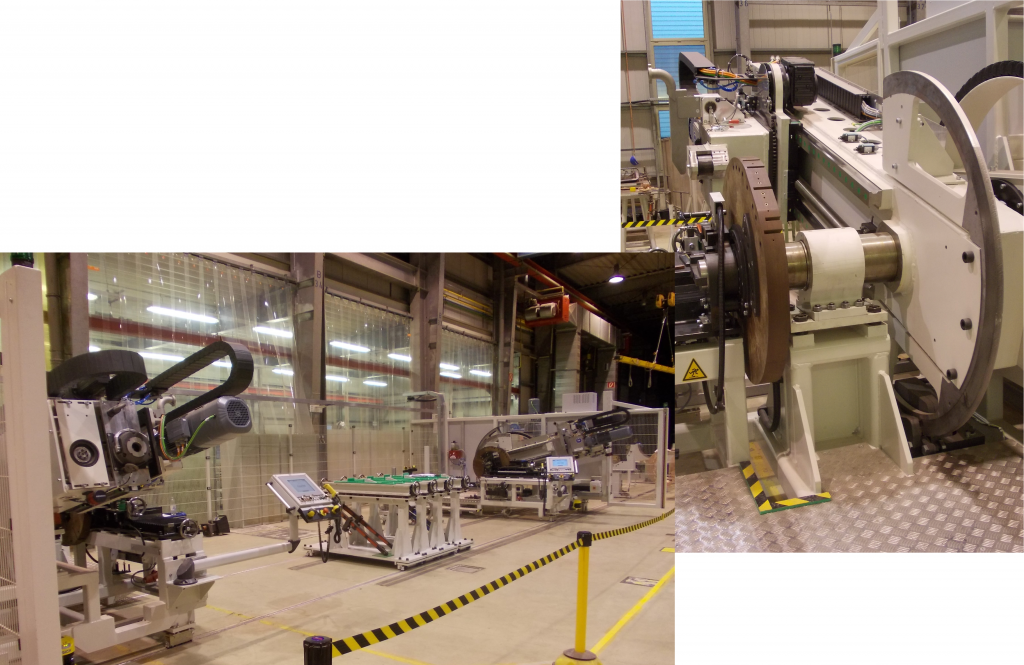

Biege- und Sägeanlage zur Fertigung von Generatorspulen
Gemeinschaftsprojekt mit der AWM AG
Aufgabenstellung:
Entwicklung und Konstruktion einer präzisen Biege- und Sägeanlage zur Fertigung von Generatorspulen im Paket. Biegeinnenradien zwischen 300 und 750mm bei einer Leiterpakethöhe von 190mm und der Dicke der Einzelleiter bis 27mm sind zu realisieren. Eine Bearbeitung von Spulenpaketen mit einer Längsleiterlänge von 3m bis 11m ist zu gewährleisten. Nach dem Biegen erfolgt das radiale Ablängen der Querleiter mit einer Genauigkeit von ±0,1mm und einer geforderten Oberflächenrauheit von Rz10 bis Rz25.
Lösung:
– Krangestütztes manuelles Einlegen der Induktorleiter
– Umformung mittels Biegerolle auf halbkreisförmigen Werkzeugen
– Universelle drehbare Werkzeugaufnahme mit verstellbaren Spanneinrichtungen
– Stapelbiegen der Kupferleiter bis 190mm Stapeldicke
– Servoelektrische Antriebstechnik für Biege-, Säge- und Zustellbewegung
– flexible Spann- und Auflagetechnologie für verschiedene Leiterformen und Größen
Technische Daten:
– Betriebsspannung: 400V (50Hz)
– Elektr. Anschlußwert: 56KW
– Betriebsdruck pneumatisch: 6bar
– Gesamtgröße der Anlage: 16,5m x 6,1m x 2,9m (LxBxH)
– Gesamtgewicht: 2 x 8000kg
– Verfahrbereich in Längsrichtung: 8,5m
– Biegegeschwindigkeit: 6°/s
– Sägeantrieb (Sägeblattdurchmesser 350mm): 1200min-1
